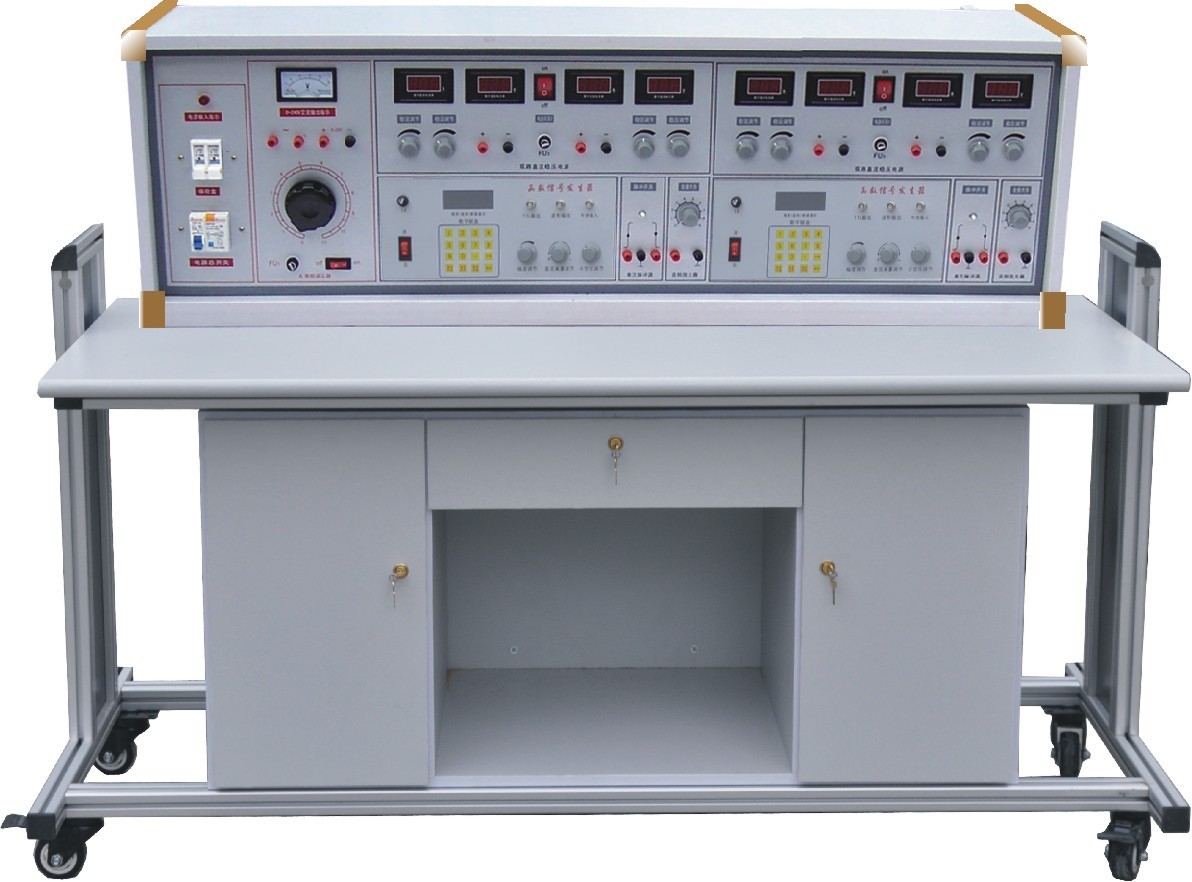

MY-108V 创新型模拟电子技术测验装置

一、创新型模拟电子技术测验装置特点:
测验台具有较完善的安全保护措施,较齐全的功能。测验屏配通用电路插扳,电路板由进口ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新测验元件模块在其上任意拼插成测验电路。测验元件制成透明创新模块,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修、更换元件拆装方便。元器件放置在测验操作桌下边左右柜内,测验时取存方便,大大提高了管理水平,规划化程度,大大减轻了教师测验准备工作。
二、适用范围:
适用于高等院校及要求较高的中专、技校、职业学校,可完成模拟电子技术课程测验。该设备是现有测验室设备的更新换代或新建、扩建测验室的理想产品。
三、技术性能:
1、输入电源:单相三线 ~220V±5% 50Hz
2、温度:-10℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.0KVA
4、重量:150Kg
5、外形尺寸:2000mm×700mm×1500mm
四、测验装置基本配置及功能:
本测验台主要由测验屏、测验创新模块、测验桌等到组成。
(一)测验屏
1、测验台构成与性能:共用部分
1.1 电源及参数
1.1.1输入电源:单相三线输入
1.1.2电源输出:有保险丝和漏电保护开关二级保护功能。
1.1.3可调交流电源:一台0.5KVA单相0~250V输出。
二组独立部分
A组:低压交流电压3-24V分七档可调,最大输出电流1.5A,电流表指示。
B组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。
C组:双路稳流稳压电源,二路输出电压均为0~30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10-2,负稳压度<10-2,纹波电压: <5mV。
E组:单相交流市电输出,供用户自备设备使用。
1.2 功率输出函数发生器:
1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
3)频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
6)频率计最高测量范围100MHz,自动换档。
1.3 单次脉冲:每次可输出一对正负脉冲。
1.4 外测交直流二用电流表:精度0.5级,三位半数字式显示,测量范围:0~1000mA
1.5 外测交直流二用电压表:精度0.5级,三位半数字式显示,测量范围:0~99.9V。
1.6 电路插扳:电路板由进口ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新测验元件模块在其上任意拼插成测验电路。
1.7 透明创新测验元件模块:创新测验元件模块盒体透明直观,内装元件一目了然,盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。
2、测验桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。
五、测验内容:
1.二极管的正、反相特性
2.晶体三极管的输入、输出特性
3.晶体管共射极单管放大器
4.两级阻容耦合放大电路
5.负反馈对放大器性能的影响
6.场效应管放大器
7.差动放大电路
8.运算放大器指标测试
9.集成运算放大器的基本应用(多种模拟运算电路)
10.集成运算放大器非线性应用(多种波形发生器)
11.变压器耦合推挽功率放大器
12.0TL功率放大器
13.集成功率放大器
14.单相桥式整流电路
15.串联型晶体管直流稳压电源(设计性测验)
16.集成直流稳压电源
17.单结晶体管特性
18.单结晶体管触发电路
19.晶闸管简单测试
20.晶闸管可控整流电路
