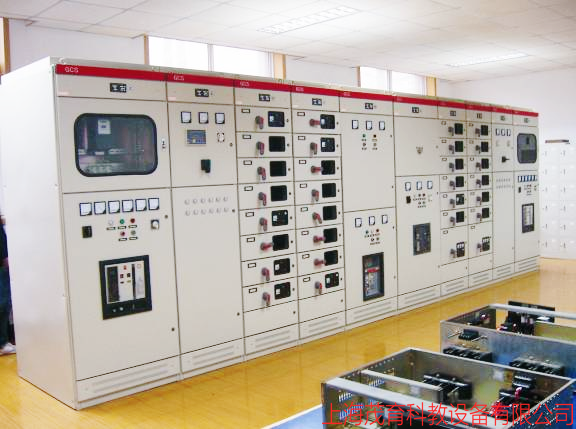

MY-DQ12高低压供配电技术成套测验设备



高低压供配电技术成套测验设备包括10/0.4kV变配电系统。通过在高低压供电实验装置上的实验和实习,使学生了解和掌握电力供电系统的基础知识,熟悉高、低压供电各个环节及一、二次电气设备的基本结构、工作原理和功能,能正确分析中小型工厂变配电系统一、二次接线图,掌握电力负荷及短路电流计算的初步能力,并能看懂电气安装图,掌握车间变配电所、配电线路的设计方法及基本内容,具有安全用电、节约用电的基本知识,培养学生解决供电系统问题的能力,提高学生动手能力和实践能力,为毕业设计和以后的工作打下较好的基础。
  通过低压成套开关设备的实验,学生能具备正确设计、安装、检查、使用供电系统的综合能力;掌握框架断路器、塑壳断路器、接触器、电流互感器的选择方法、作用、安装方法与要点;掌握无功补偿电容器、自动补偿控制器及其它配套电器的选择方法、作用、控制、安装方法与要点。
二、设计符合下列标准:
1、IEC439-1 低压成套开关设备和控制设备
2、GB7251 低压成套开关设备和控制设备
3、JB/T9661-1999 低压抽出式成套开关设备等表准
三、柜内设备清单表
高低压供配电技术测验装置包括10/0.4kV变配电系统,通过在高低压供电测验装置上的实验和实习,使学生了解和掌握电力供电系统的基础知识,熟悉高、低压供电各个环节及一、二次电气设备的基本结构、工作原理和功能,能正确分析中小型工厂变配电系统一、二次接线图,掌握电力负荷及短路电流计算的初步能力,并能看懂电气安装图,掌握车间变配电所、配电线路的设计方法及基本内容,具有安全用电、节约用电的基本知识,培养学生解决供电系统问题的能力,提高学生动手能力和实践能力,为毕业设计和以后的工作打下较好的基础。
通过低压成套开关设备的实验,学生能具备正确设计、安装、检查、使用供电系统的综合能力;掌握框架断路器、塑壳断路器、接触器、电流互感器的选择方法、作用、安装方法与要点;掌握无功补偿电容器、自动补偿控制器及其它配套电器的选择方法、作用、控制、安装方法与要点。
四、柜内设备清单表:
序号 名称 规格型号 单位 数量
高压部分:
1、电源主开关进线柜 1
1 高压隔离开关   1
2 高压电流互感器 LZZBJ9-12-200/5 3
3 氧化锌避雷器 HY5WZ-17/45 3
4 带电显示装置 DXN-10/T 1
5 穿墙套管   3
6 绝缘支柱   3
7 柜体 XGN2650*1100 *1200 mm 1
低压部分
1、低压进线柜 GGD-2200*800*800 1
1 隔离开关 HD13BX/-600/31 1
2 万能式断路器 DW15-630/3热电磁式电动 1
3 电流电压表 42L6-A.V 4
4 电流互感器 BH-400/5 4
5 熔断器 RT18-32A 3
6 浪涌保护器 100/4P 1
7 万能转换开关 LW5-16D/YH3/3 1
8 柜体 GGD-2200*800*800 1
2、低压计量柜 GCK-2200*800*800 1
1 隔离开关 HD13BX/-600/31 1
2 智能断路器 DW45-630/3 垂直固定式 1
3 智能数显多功能表   1
4 电流互感器 BH-400/5 4
5 熔断器 RT18-32A 3
6 浪涌保护器 40KA/4P 1
7 柜体 GCK-2200*800*800 1
3、固定抽屉式出线柜 GCK-2200*800*800 1
1 电流互感器 BH-A 3
2 智能数显编程电流表   3
3 塑壳断路器 NM1-400400/A/3300 2
4 塑壳断路器 NM1-225/225A/3300 1
5 塑壳断路器(电动式) NM1-100/100A/3300 2
6 柜外操作机构 CM1 型 3
7 板后接线装置 CM1 型 3
8 柜体 GCK-2200*1000*800 1
4、固定抽屉式电容柜 GCK-2200*800*800 1
1 熔断式隔离开关 QSA-200A/3P 1
2 信号灯 AD11-22 6
3 电容切换接触器 CJ19-65/ 1
4 电容切换接触器 CJ19-40/ 1
5 电容切换接触器 CJ19-32/ 2
6 电容切换接触器 CJ19-25/ 2
7 热继电器 JR36-63/3 4
8 热继电器 JR36-20/3 2
9 低压电力补偿电容 BSMJ-30KVar/0.45 1
10 低压电力补偿电容 BSMJ-20KVar/0.45 1
11 低压电力补偿电容 BSMJ-15KVar/0.45 2
12 低压电力补偿电容 BSMJ-12KVar/0.45 2
13 电流互感器 BH-200/5 3
14 智能数显编程三相电流表   1
15 智能数显编程三相电压表   1
16 电容补偿器 6回路/220V 1
17 氧化锌避雷器   3
18 柜体 GCK-2200*800*800 1
5、低压负载柜
1:单相220V电机功率15KW以下单相220V的电动机 单启动 (CJT1型的交流接触器)与三相电动机
