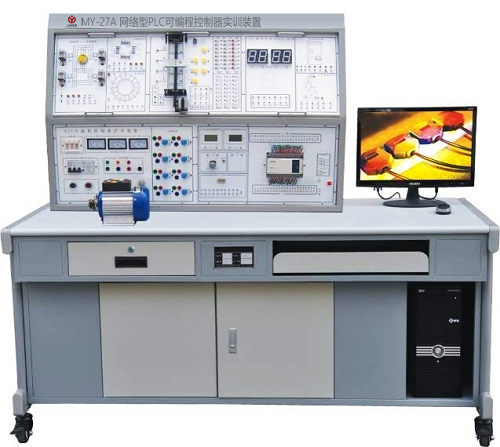

MY-27A 网络型PLC可编程控制器测验装置


网络型PLC可编程控制器测验装置是专为职业院校及中职学校开设的可编程控制器技术及其应用等课程测验配套设计的,PLC主机选用三菱FX2N-48mR可编程控制器,可完成PLC编程控制器技术课程的相关教学实验,是大中院校及中职理想的测验设备。
 二、 测验装置特点:
1、装置采用组件多结构 更换测验模块便捷,如需扩展功能或开发新测验,只需添加测验挂箱即可,永不淘汰。
2、双口接线法 PLC主机与测验挂箱之间的连接即可采用自锁紧接插线单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能,又可通过排线一次性连接,以提高测验连接速度,与单一连接法相比具有绝对优越性。
3、测验对象形像逼真,接近工业现场的实际应用,通过本测验装置的训练,学生很快就能适应现场的工作。
4、PLC主机采用三菱FX2N-48mR,功能更强大(也可选择西门子或欧姆龙,价格另议)。
5、增加通讯模块。
6、组态棒图网络教学:采用MCGS工控组态软件,打开软件编辑环境,任何测验都可以编辑出形象直观、动感强、教学效果好的组态棒图,并进行测验动态跟踪教学。
7、PLC主机网络测验教学:
该测验装置具有两种通讯模式:A、1:N通信,一台电脑(主站)控制16台PLC主机(从站)进行通信测验;B、N:N通信,PLC主机与PLC主机间实现通信(总共8台PLC主机),任何一台PLC主机(主站)与7台PLC主机(从站)通信。
8、测验室局域网测验教学,每台PLC测验装置均配上电脑(自备或代购),可构成PLC测验室局域网,进行网络化教学测验。
三、
测验装置构成:
1、PLC可编程控制器测验台:提供三相电源,直流稳压电源及安全保护装置
2、PLC可编程控制器测验装置(挂箱规格:40×24×6 cm3):
(1)PLC001 交通信号灯PLC自动控制测验挂箱
(2)PLC002 搅拌器的PLC自动控制测验挂箱
(3)PLC003 LED数码管显示PLC自动控制测验挂箱(实物)
(4)PLC004 四层电梯的PLC自动控制测验挂箱(实物)
(5)PLC005 加工中心刀具库选择控制测验挂箱(实物)
(6)PLC006 艺术彩灯造型的PLC控制测验挂箱
(7)PLC007 电机的自动控制测验挂箱(实物)
(8)PLC008 步进电机的PLC控制测验挂箱(实物)
(9)PLC009 模拟电视发射塔测验挂箱
(10)PLC010 自动送料装车系统测验挂箱
(11)PLC011 自动售货机测验挂箱
(12)PLC012 自动成型系统测验挂箱
(13)PLC013 水塔自动供水系统测验挂箱
(14)PLC014 邮件自动分拣系统测验挂箱
(15)PLC015 自动洗衣机系统测验挂箱
(16)PLC016 电镀系统测验挂箱
(17)PLC017 继电器控制测验挂箱(一)
(18)三相鼠笼电动机 380V Y /△接法
(19)基础测验挂箱
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、工控组态软件
7、PLC可编程控制器(接口都已引到面板)及转接通迅电缆。
8、电脑或手持编程器(用户自备或代购)
四、
技术性能:
1、输入电源:三相四线电源,输入时指示灯亮。
2、电源输出:有漏电型保护器、过载、短路保护装置。
A.三相四线380V输出,由三只电压表指示输出电压
B.~220V通过安全插座输出
C.+24V/2A直流稳压输出(数显)
D.+5V/1A直流稳压输出(数显)
E.±12V/1A直流稳压输出(根据装置需求而定)
3、PLC可编程控制器:
品牌、型号:三菱FX1N­-40mR(输入24点,输出16点)。
4、重量:100Kg
5、外形尺寸:160×75×150 cm3
五、
基本测验项目:
1、与、或、非逻辑功能测验
2、定时器、计数器功能测验
3、跳转、分支功能测验
4、移位寄存器测验
5、数据处理功能测验
6、微分、位操作测验
7、交通信号灯PLC自动控制测验
8、搅拌器的PLC自动控制测验
9、LED数码官显示PLC自动控制测验(实物)
10、四层电梯的PLC自动控制测验(实物)
11、加工中心刀具库选择控制测验(实物)
12、艺术彩灯造型的PLC控制测验
13、电机的自动控制测验(实物)
14、步进电机的PLC控制(实物)
15、模拟电视发射塔测验测验
16、自动送料装车系统控制测验
17、自动售货机测验
18、自动成型测验
19、水塔自动供水控制系统测验
20、邮件自动分拣测验
21、自动洗衣机控制系统模拟测验
22、电镀过程控制测验
23、三相鼠笼式异步电动机点动和自锁PLC控制(实物)
24、三相鼠笼式异步电动机联动正反转PLC控制(实物)
25、三相鼠笼式异步电动机带延时正反转PLC控制(实物)
26、三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
27、MCGS组态棒图测验教学,利用已编辑好组态棒图,对以上任何测验进行动态跟踪教学测验

28、针对测验项目的具体要求,学生自行编辑组态棒图进行测验。

友情提示:
1、设备验收:各采购单位收货时请检查
网络型PLC可编程控制器测验装置的货品外观,核实网络型PLC可编程控制器测验装置的数量及配件,拒收处于受损状态的网络型PLC可编程控制器测验装置
2、设备质保:金年会app将为各采购单位提供
网络型PLC可编程控制器测验装置产品说明书内的质保条件和质保期,在质保范围内提供对网络型PLC可编程控制器测验装置的免费维修,超出条件承诺时提供对装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致的
网络型PLC可编程控制器测验装置选型错误或购买网络型PLC可编程控制器测验装置的数量错误,造成网络型PLC可编程控制器测验装置的退换货要求,将不被接受;
4、设备货期:网络型PLC可编程控制器测验装置的发货期为参考值,如您需要了解网络型PLC可编程控制器测验装置的精确货期,请与金年会app的销售人员联系;
5、如各采购单位对
网络型PLC可编程控制器测验装置有任何疑问,请致电:13643166905 ,我们将由专业技术人员为您提供有关网络型PLC可编程控制器测验装置的技术咨询。
