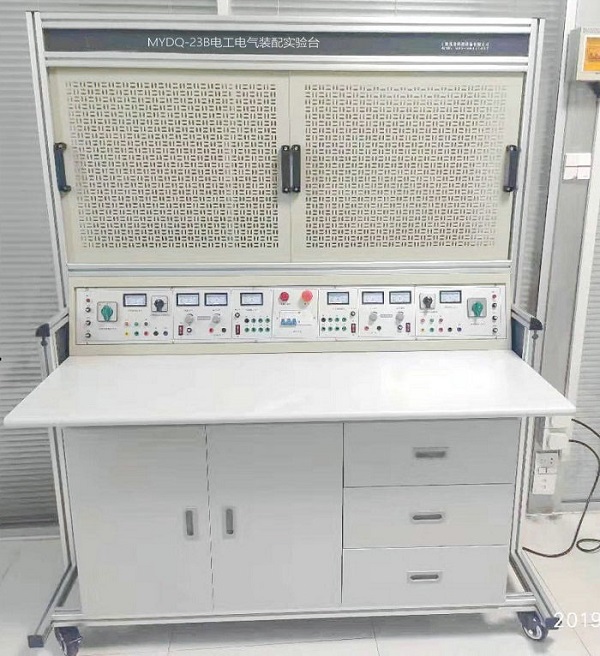

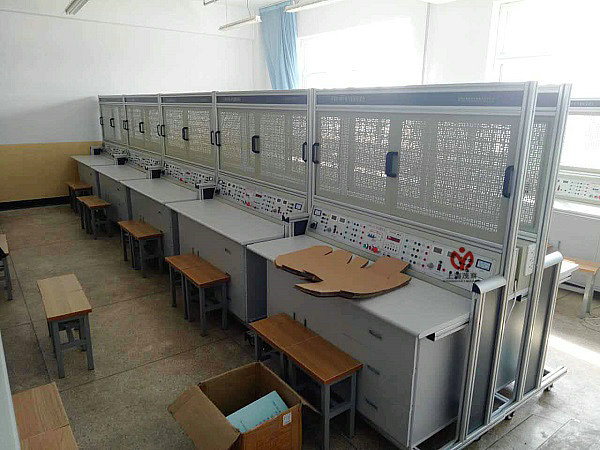

MYDQ-23B电气装配实验台






电气装配实验由钢板作制作的多功能安装板(网孔板)实验台和电源装置等组成。实验时选择的各种元件、器件和部件,可方便地安装在网孔板上,方便灵活。根据教学和实验的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实验,是一种理想的职业教育测验室设备。
二、技术指标
1、外型:整体尺寸1600mm×700mm×1630mm;
2、实验台架的材料:钢板、铝合金结构;
3、电源(双组具有相同资源):
  1) 输入:三相AC 380V ±10% 50HZ 三相五线;
  2) 固定交流输出:三相五线  380V 接插式2组、220V接插式2组。
  3) 可调直流输出: 0~24V/2A连续可调2组(带有指针电压、指针电流表实时监控电源变化);
4、接口及仪表:指针式电压表 2 只,时刻监控电网电压变化;
5、保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。设有定时器及误操作报警记录仪,具有设定测验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出误操作次数。
6、4只5408二极管,用于能耗制动的整流电路;
7、三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
三、结构功能:
本实验台由实验屏(内置电源)、实验桌、实验储物柜三大部分组成。
1、以铝合金作为设备主要框架材料;实验屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接,表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构;固定机构的下方每面是铁制双工位电源箱,每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出;
2、实验桌桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级;测验桌底部装有至少4个导向轮,方便实验台架移动;
3、实验储物柜采用标准结构和抽屉式,左侧有3层抽屉,用于存放工具以及实验资料;右侧的双拉门式设计。实验储物柜的位置可根据需要灵活调整,外形尺寸为:1300mm×800mm×510mm。
4、网孔板2块:采用数控冲床精加工而成,网孔分布合理、均匀、孔径统一,可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5mm,大小774mm*580mm.
四、参考实验项目:
1、电动机点动与连续转动电路连接实验;
2、按钮联锁的电动机正、反转电路连接实验;
3、接触器联锁的电动机正、反转电路连接实验;
4、接触器和按钮双重联锁的电动机正、反转电路连接实验;
5、两地控制的电动机控制电路的安装;
6、电动机定子绕组串联电阻启动控制电路连接实验;
7、按钮切换的Y-△启动控制电路的连接实验;
8、时间继电器切换的Y-△启动控制电路的连接实验;
9、电动机半波整流能耗制动控制电路连接实验;
10、电动机全波整流能耗制动控制电路连接实验;
11、电动机反接制动控制电路连接实验;
12、电动机往返行程控制电路连接实验;
13、电动机顺序启动控制电路连接实验;
14、电动机定时运转控制电路连接实验;
15、按钮切换的双速电动机控制电路连接实验;
16、时间继电器切换的双速电动机控制电路连接实验;
17、C620车床的电气控制。
五、电气装配实验台配置清单(1台)

序号 名    称 型号与规格 数量
1 实验台 1500mm×300mm×830mm; 1
2 实验桌 1600mm×750mm×800mm 1
3        学生凳 400mm×300mm×450mm,钢木方凳 2张
4 低压断路器 DZ108-20/10 2
5 螺旋式保险盒 RL1-15/3A 6
6 直插式保险盒 RT14-20/2A 4
7 交流接触器 CJX2-0910 6
8 辅助触头 F4-22 6
9 热继电器 R16B-20/3 2
10 通电延时时间继电器 ST3PA-B/380V(0-60S) 2
11 时间继电器座 PF-083A 2
12 3H铁壳按钮 金年会app配套 4
13 行程开关 LX9-222 4
14 行程开关 LX9-001 4
15 倒顺开关 K03-15 2
16 接线端子排 JF5-2.5/5 5
17 G形导轨 金年会app配套 1
18 走线槽 金年会app配套 2米
19 螺丝 金年会app配套 90
20 螺丝刀 金年会app配套 4
21 尖嘴钳 金年会app配套 2
22 剥线钳 金年会app配套 2
23 三相鼠笼异步电动机 380V/Y/△180W,单速 1
24 三相鼠笼异步电动机 380V/Y/△180W,单速,配离心开关 1
25 三相双速鼠笼异步电动机 380V/Y/△180W 1
26 硬线 1平方 100米
27 软线 0.75平方 100米
28           测验说明书 指导学生实验 1套
