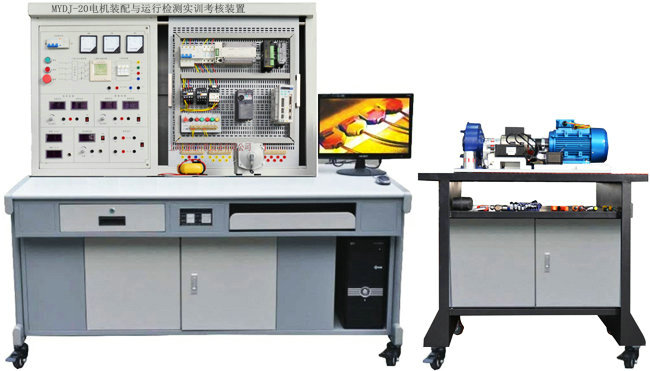

MYDJ-21电机装配与运行检测实验考核装置


电机装配与运行检测实验考核装置是一种新型的电机测验台,同时具备了三相异步电动机、步进电机、伺服电机等多种电机的测验功能。且采用数字化检测手段,更直观地反应了电机控制的过程,强化了多种电机制作和电气控制(拖动)方式,是一款可满足多层次教学的实验考核设备。适合高职、高专、中等职业院校开设的相关专业的教学与技能实验。同时该实验装置还可作为技工学校、职教中心、职业资格鉴定站进行技能实验与技能鉴定的考核装置。
二、装置特点:
1、安全性强:各电源输出、各测量仪表均有可靠的保护功能,具有完善、可靠的人身安全保护体系。
2、适应性强:能满足各类学校相应课程的测验教学,深度和广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机的结合。
3、科学性强:采用高精度智能化数据测量,测验仪表采用指针式、数字式等多种形式,测量数据精度高。还可以利用计算机与其联网,通过组态软件在计算机组态,完成对测验装置的远程监控。
4、综合性强:同时提供多种交流与直流电机,在一个测验平台上即可完成多种电机控制测验。节省测验用房,安装方便灵活。
5、配套性强:从仪器仪表、专用电源、电机装配工具到测验连接专用导线等均配套齐全,仪器仪表、部件的性能、规格等均密切结合测验的需要进行配套。
三、技术性能:
1、输入电源:三相四线(或三相五线)~380V±10%  50Hz
2、整机功率:≤1 KVA
3、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
4、外形尺寸:展开:1850mm×700mm×1650mm(长×宽×高)
5、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
四、结构功能特点:
实验装置台采用电源控制及采集
(一)电源控制操作箱
采用抽屉式结构,平时可推进藏于实验装置内,电源控制操作箱提供整台测验装置所需的各种电源和检测仪表。包含以下几部分
1、交流电源保护装置
(1)三相四线电源经漏电保护器和短路保护装置,由接触器通过起、停按钮进行操作,输出到面板的安全连接插座
(2)短路保护采用专利技术,当面板U、V、W输出出现短路现象,保护装置将断开接触器,并发出声光报警。故障排除复位后方可重新启动
2、交流电源
(1)三相可调交流电源,通过6KVA三相同轴自耦调压器进行调压,可输出三相0~450V。可调交流电源输出处设有过流保护。
(2)输出三相交流220V专用电源,供外部设备使用。
3、直流电源
(1)提供两路可调直流电源为DC 30~220V/2A,并带过载、短路保护功能;配有专用数显表对输出电压电流进行显示。
(2)5V/2A、24V/6A稳压直流电源各一组,还有短路保护功能。
(3)0-1A稳流电源一组,用于对磁粉制动器控制。
4、测量仪表
(1)智能数字多功能交流仪表(一只)
液晶显示,多功能电力仪表能高精度测量显示三相电网系统中常用的电量参数,如三相电压电流、有功功率、无功功率、频率功率因素数等,具有显示直观,精度高,稳定性好,抗震动等优点。功率表精度为0.5级,电压、电流量程分别为450V、15A。
(2)指针式交流电流表(三只):量程0-10A用于监视三相可调电源电流。
(3)数显直流电压表(两只):
1)测量范围:0-1000V, 设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。
2)2.7寸TFT液晶屏显示四位测量值,具有超量程提示功能。
3)测量精度:±0.5%+2。
4)抽样率:5次/秒
5)工作温度范围:-20℃~+50℃。
6)上位机具有实时监视及关断功能。
(4)数显直流电流表(两只):
1)测量范围:0-5A,设置 2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值,超量程提示。
3)测量精度:±0.5%+2。
4)抽样率:5次/秒
5)工作温度范围:-20℃~+50℃。
6)上位机具有实时监视及关断功能。
(7)数显直流电流表(一只):量程0-1A,用于监视稳流源输出值。
(8)数显转速表(一只):量程0-9999r/min,显示转速传感器测量的转速值
(9)数显转矩表一只(一只):量程20N.M,用于显示转矩传感器测量值
(二)电机机械载体:
电机机械载体是采用钢结构,由原动电机通过弹性联轴器、传动轴等不同的连接机构与扭矩传感器对接,通过磁粉制动器对原动机进行加载。主包含以下部件:
无刷直流电动机500W、他励直流电动机123W、磁粉制动器20Nm、动态扭矩传感器20Nm、三相鼠笼式异步电动机370W、两相步进电机、伺服电机SGDV-2R8A01
(三)安装工具与辅助器材
包括工具箱、一字螺丝刀、十字螺丝刀、自动剥线钳、斜口钳、尖嘴钳、压线钳、压线钳、插针、冷压插子、游标卡尺、橡皮锤、兆欧表、钢角尺、内六角扳手、锉刀、钢直尺、开口扳手、活扳手、导轨C45、绝缘垫等。
(四)电机控制器件:
包括直流无刷电机控制板、变频器0.75KW、触摸屏6AV6 648-0BC11-3AX0、可编程控制器FX3U-32MT/ES-A、扩展模块FX2N-16EYR、步进电机驱动器2M530、伺服驱动器SGDV-2R8A01A、无刷直流电机驱动器BL-2203C、3P空气开关6A、熔断器3P、交流接触器CJX2-0910 220V、热继电器、辅助触头组F4-22、辅助触头组F5-T2
辅助触头组F5-D2
五、基本实验功列举:
1)三相电流的测量;
2)电力综合显示仪表的使用;
3)转速表、转矩表的使用;
4)三相异步电动机直接起动、停车的控制电路连接;
5)接触器联锁的三相交流异步电动机正、反转控制电路的连接;
6)按钮联锁的三相交流异步电动机正、反转控制电路的连接;
7)按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接;
8)三相交流异步电动机Y-△(时间继电器切换)启动控制电路的连接;
9)直流他励电动机的启停控制控制
10)直流他励电动机的正反转控制;
11)步进电机的控制;
12)步进驱动器的参数设置;
13)步进电机的PLC开环控制;
14)交流伺服电机的控制;
15)交流伺服驱动器的参数设置;
16)交流伺服电机的PLC半闭环控制;
17)无刷直流电机驱动器参数设置;
18)无刷直流电机的控制;
19)速度传感器的使用
20)扭矩传感器的使用
21)磁粉制动器的使用
22)变频器面板功能参数设置和操作实验;
23)变频器对电机点动控制、启停控制;
24)电机转速多段控制;
25)工频、变频切换控制;
26)基于模拟量控制的电机开环调速;
27)基于面板操作的电机开环调速;
28)变频器的保护和报警功能实验;
29)基于PLC的变频器开环调速;
30)PLC控制电机顺序启动;
31)PLC控制三相异步电动机Y-△启动电路;
32)触摸屏的参数设置;
33)触摸屏的编程;
34)触摸屏、PLC、变频器的综合实验;
35)各电动机的转速、力矩、功率测量与控制;
36)电机空载性能测试;
37)电机机械特性测试;
38)电机工作特性测试;
39)电机堵转性能测试
40)电机机械装调实验;
41)电机特性曲线绘制
六、设备配置:

序号 名称 规格及参考型号 数量
1 电机装配与运行检测实验装置   1台
2 电机装配与运行检测实验装置机械载体   1套
3 三相异步电动机 YS7124 1台
4 磁粉制动器 20Nm 1台
5 动态扭矩传感器 20Nm 1台
6 步进电机 2S56Q-02976 1台
7 伺服电机 SGDV-2R8A01 1台
8 无刷直流电机 92BL-5015H1-LK-B 1台
9 直流他励电动机 110SZ02A1 1台
10 按钮指示灯单元   1块
11 变频器 V100 1只
12 触摸屏 6AV6   648-0BC11-3AX0 1台
13 可编程控制器 FX3U-32MT/ES-A 1只
14 扩展模块 FX2N-16EYR 1只
15 步进电机驱动器 2M530   V4.3 1只
16 伺服驱动器 SGDV-2R8A01A 1只
17 无刷直流电机驱动器 BL-2203C 1只
18 空气开关3P 6A   3P 1只
19 熔断器 RT18-32   3P 2只
20 熔断器芯 R015  6A 6只
21 交流接触器 CJX2-0910   220V 4只
22 热继电器 JR36-20   1.5-2.4A 1只
23 辅助触头组 F4-22 3只
24 辅助触头组 F5-T2   0.1S-30S 1只
25 辅助触头组 F5-D2   0.1S-30S 1只
26 接线端子 TB-1512 6只
七、配套工具
1 工具箱   1只
2 一字螺丝刀 3×7.5mm 1把
3 十字螺丝刀 3寸 1把
4 一字螺丝刀   1把
5 十字螺丝刀 3×7.5mm 1把
6 自动剥线钳   1把
7 斜口钳   1把
8 尖嘴钳 6寸 1把
9 压线钳 HS-06WF 1把
10 压线钳 HS-30J 1把
11 插针 QE1008 1000只
12 冷压插子 SV 1.25-4 100只
13 游标卡尺 0-150mm 1把
14 橡皮锤   1把
15 兆欧表 ZC25-4 1只
16 钢角尺   1把
17 内六角扳手 BM-C9 1套
18 锉刀(扁锉) 8寸 1把
19 钢直尺 300mm 1把
20 开口扳手(呆扳手) 18-21 1把
21 活扳手 200*24 8" 1把
22 导轨C45 C45 20cm 3条
23 铜棒 32X160mm 1只
24 台虎钳 QT-100 1台
