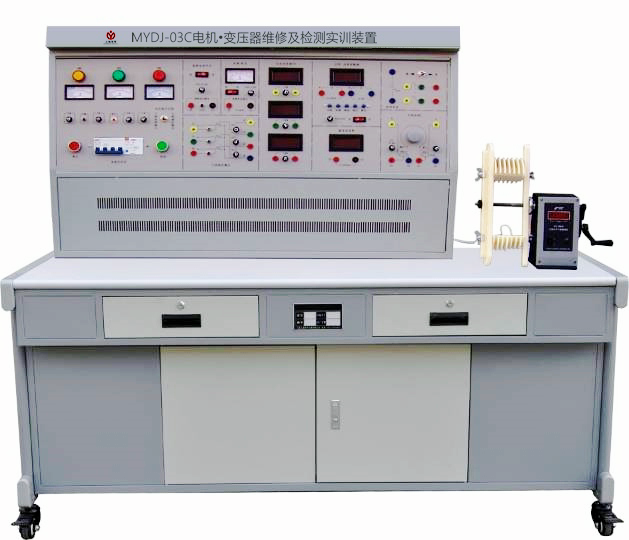

MYDJ-03C电机.变压器维修及检测测验台



电机.变压器维修及检测测验台是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测的技能实验平台,可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程,结合机械工业出版社和中国劳动保障部《国家职业标准—维修电工》《职业技能鉴定培训教材—维修电工》等相关内容,同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。
二、技术参数:
1、输入电压:三相四线制~380V±10% 50Hz
2、工作环境:环境温度范围为-5~+40℃  相对温度<85%(25℃)
3、装置容量:<1.5KVA
4、外形尺寸:1400mm×720mm×1350mm
三、测验台配备:
1、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板
2、实验桌
实验桌上方附有防静电绝缘橡胶垫,为了便于绕线和实验室的管理,将手摇式电子计数线绕机固定在桌面上,桌子下方设有放置铜线的绕线柜。
3、主控功能板
(1)三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。
(2)控制屏面板上设有指针式交流电压表三只,观测三相电网电压。
(3)三相可调交流电源,通过1.5KVA三相同轴自耦调压器进行调压,可输出三相0~450V及单相0~250V可调电压。
(4)直流电源部分:
220V/0.5A直流电源一组,还有短路保护功能。
0~250V可调直流高压电源一组,带有过压保护及短路保护功能。
4、仪表功能板
(1)提供交智能型真有效值交流数字电流表三只:
1)测量范围:0-5A, 设置2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程自动报警功能。
2)2.7寸TFT液晶屏显示四位测量值,具有超量程提示功能。
3)测量精度:±0.5%+4。
4)抽样率:5次/秒
5)工作温度范围:-20℃~+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
(2)智能型直流电流表直一只:
1)测量范围:0-5A,设置 2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值,超量程提示。
3)测量精度:±0.5%+2。
4)抽样率:5次/秒
5)工作温度范围:-20℃~+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
(3)单相智能功率、功率因数表
1)功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。
3)负载类型:L、R、C。
4)测量精度:±0.5%+2。
5)抽样率:5次/秒
6)工作温度范围:-20℃~+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
(4)单相电容运转电动机电容:4uF/450V CBB电容。
(5)双刀双掷开关一只。
(6)可调电阻:两组0~900Ω/0.5A可调电阻。
5、仪器配备
(1)500V等级兆欧表一只,用于测试电机绕组绝缘电阻
(2)UT33B++数字万用表,三位半显示
(3)钳形电流表一只
6、制作设备、电机等配备
(1)拆、装工具一套:6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。
(2)绕线装置一套:电机绕线模、绕线轴、绕线架、压线架等
(3)手摇电子计数绕线机一台:数显范围0~9999匝数,计数精确、计数方便
(4)未浸漆的单相变压器:容量100VA,电压AC220V/55V,电流0.45A/1.8A。
(5)未浸漆的单相电容运转异步电动机:额定功率750W,电压220V,电流1A,转速1420r/min。
(6)未浸漆的三相鼠笼异步电动机:额定功率1.1KW,电压380V(Y接法),转速1400r/min。
8、实验导线及配件:
采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。
四、实验项目:
(一)单相变压器修理及测试
1、变压器拆除前的数据记录与计算
2、变压器的拆除
3、变压器的绕组绕制
4、变压器组装
5、绝缘电阻测试
6、直流电阻测试
7、变压器同名端判别
8、变压器变比测试
9、变压器空载运行
10、变压器短路
(二)单相电动机修理及测试
1、单相电容运转电动机拆除前的数据记录与计算
2、单相异步电动机的拆除
3、单相电动机绕组绕制
4、单相变压器的组装
5、绝缘电阻测试
6、直流电阻测试
7、单相异步电动机空载
8、单相异步电动机短路
(三)180W三相鼠笼式异步电动机的修理及测试
1、三相鼠笼式异步电动机拆除前的数据记录与计算
2、三相鼠笼式异步电动机的拆除
3、三相鼠笼式异步电动机绕组绕制
4、三相鼠笼式异步电动机组装
5、绝缘电阻测试
6、直流电阻测试
7、三相鼠笼式异步电动机绕组首末端判别
8、三相鼠笼式异步电动机空载
9、三相鼠笼式异步电动机短路
