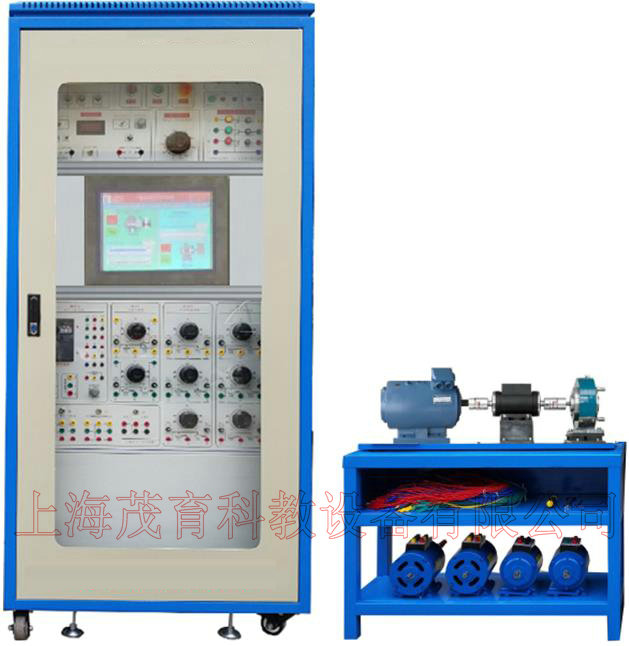

MYDJ-25电机性能测试柜


电机性能测试柜概述:

本设备是集交直流电机对应的控制,运行,机械特性、电气特性的测试和教学测验于一体,配套先进的检测控制手段,对以上各种运行方式进行定量分析,采集电机运行的各种参数。本测试柜从专用电源控制、仪器仪表、电机、导轨、负载及专用导线到配套软件等均配套齐全。

配有一台基于W i n C E ( 中 文 版 )  操作系统 、内嵌Homebuilder嵌入版组态软件的触摸屏作为人机界面,它在系统中作为显示监控终端。该终端采用RS-485/232接口采集模块进行通讯,数据采集模块将传感器的检测值上传给终端进行显示或用于监控。

二、技术性能

1、输入电源:三相四线(或三相五线) ~380V±10% 50Hz

2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m

3、装置容量:< 1.5KVA。

4、外形尺寸:机柜800×650×1800mm3 。

三、主要设备及参数

1.电源控制及检测柜

设有电压输入指示仪表,启动,停止,急停按钮,漏电保护等措施。

2.嵌入式人机界面设备

10"高亮TFT液晶显示屏,分辨率800×;600,四线电阻式触摸屏,分辨率1024×1024。WinCE(中文版) 操作系统,内嵌HMIBuilder嵌入版组态软件无限点。主频2.4G,内存2GB,存储设备16GB电子盘。

工作电源DC9-30V具有4个2.0的USB接口,支持工程备份及还原,支持外部输入接口设备,如USB鼠标键盘等。

具备两个DB9接口,COM1是RS-232接口,COM2具备一个RS-232接口和RS-485接口

支持Modbus协议通讯,模块地址手动可设。

3. 磁粉制动器CZF10(风冷).

激磁电流0~0.8A 加载能力0~10N.m

4.磁粉制动器电源

0~24V电压输出线性可控(0-1A)。

5.动态扭矩传感器

测量旋转电机扭矩,量程0~±5N.m,供电电源DC24V ,带速度检测信号输出。

6.转矩,转速,输出功率测试仪表

测量旋转电机扭矩,量程0~±5N.m,供电电源DC24V ,带速度检测信号输出。

7.三相交流电动机1台

三相交流380V/50Hz,功率180W,转速1420转/分钟

8.他(并)励直流电动机1台

直流电机功率350W,转速1500转/分钟,DC220V。

9. EDA9033A三相电综合参数检测模块,具备单/三相电压、电流 、有功 、无功、功率因数、频率等检测功能。

10.固定电机导轨及连轴器。

11.低压电器元件1批。

12.指针式兆欧表1台,500V。

13.智能型直流电压表,直流电流各2只,带有485通信功能。

14.0-250V 直流可调电枢电源1套(3A ),DC220V 直流励磁电源1套。

四、完成测验内容:

1.三相异步电动机冷态电阻的测量

2.三相异步电动机绝缘电阻的测量

3.三相异步电动机空载特性试验

4.三相异步电动机负载特性试验

5.三相异步电动机效率测定

6.三相异步电动机特性曲线测定

7.三相异步电动机的转速、输出转矩、功率、电压、电流测定

8.直流电动机冷态电阻的测量

9.直流电动机绝缘电阻的测量

10.直流电动机空载特性试验

11.直流电动机负载特性试验

12.直流电动机机效率测定

13.直流电动机特性曲线测定

14.直流电动机转速、输出转矩、功率、电压、电流测定

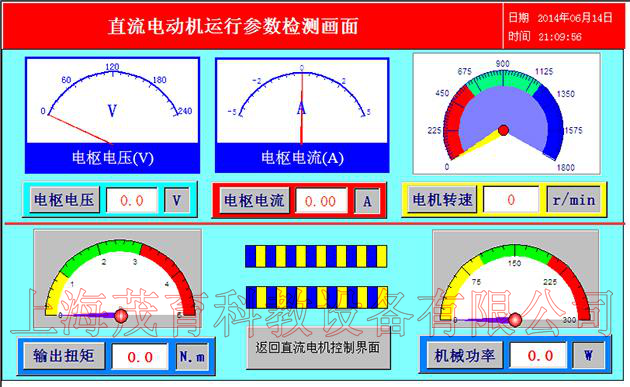

五、实验系统嵌入式人机交互界面样例展示:

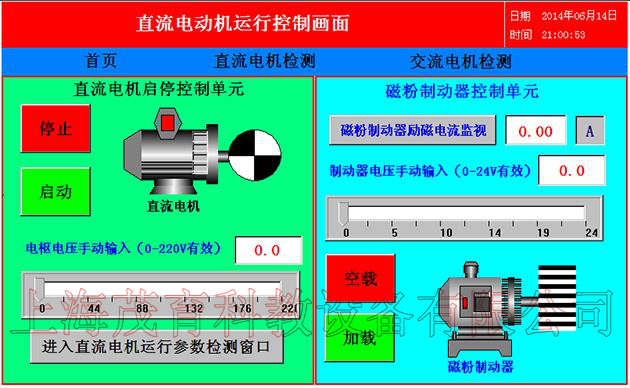

样例1(直流电动机运行控制画面)
