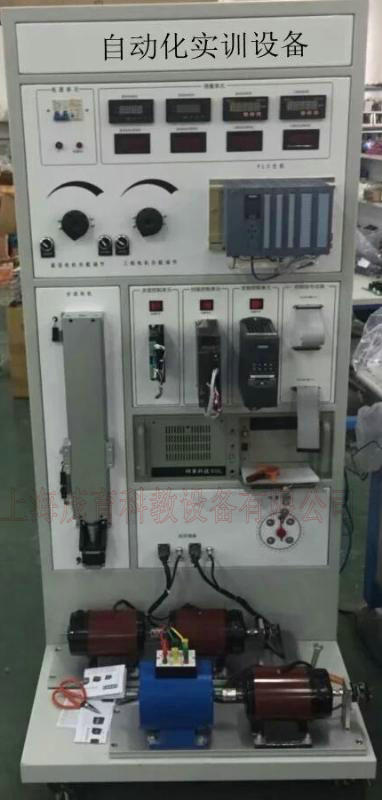

MY-35B自动化实验装置

自动化实验装置产品概述：
自动化实验装置需按照人社部颁发的“维修电工技术等级标准”和“职业技能鉴定规范”的内容要求，结合技能大赛电气安装与调试项目的竞赛规程，根据维修电工高级、技师培训的实际情况建立集培训学习、理论验证、实验操作、考核鉴定于一体的多功能实验装置。同时可以让学生学会PLC 控制技术、步进控制技术、伺服传动控制技术、传感器技术、位置控制技术、机械传动等技术，提高学生综合应用PLC技术能力，主要用于电气自动化设备安装与维修、机电一体化等专业岗位的技能实验与考核。
二、技术参数：
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：环境温度范围为-10℃～+40℃，相对湿度＜85%（25℃），海拔＜2000m。
3.装置容量：＜1.5kVA
4.实验装置为
三、每工位配元器件要求

序号	名称	规格/型号	单位	数量	备注
1	交流电动机控制实验模块（两台三相交流异步电动机、一台双速电动机）	一台交流异步电动机采用编码器测速并显示，一台双速电机采用霍尔开关测速	套	1	采用知名品牌
2	电机转换端子实验模块	由黄绿红强电座各4组，固定于1.2mm厚钢板上，每组强电座丝印有电气符号标识。	套	1	采用知名品牌
3	传感器模块	配行程开关2个，电感、电容、光电传感器各1个	套	1	采用知名品牌
4	CPU	三菱3-48mr	套	1
5	变频器	变频范围：0-400HZ,输出电压：380-650V,输出功率：0.75-400W	套	1	三菱 d-720
6	指示灯模块	DC24V 3红、3黄、3绿	只	9	采用知名品牌
7	热过载继电器模块	JRSID-25 0.63-1A	只	2	配底座
8	热过载继电器模块	JRSID-25 1.6-2.5A	只	1	配底座
9	接触器模块	LC1-D0601M5N AC220V	只	8	三对常开一对常闭
10		LA1-DN22	只	8	采用知名品牌
11		DC24V继电器	只	8	采用知名品牌
12	漏电保护器模块	DZ47LE-32-4P 10A	只	1	采用知名品牌
13	开关电源模块	CL-A-15-5	只	1	DC5V/3A
14	开关电源模块	HS-100-24	只	1	DC24V/4.5A
15	按钮开关模块	Φ22-LAY16-AR11 红色	只	5	三力
16		Φ22-LAY16-AG11 绿色	只	5	三力
17		Φ22-LAY16-CR11	只	1	三力
18		Φ22-LAY16-DB22	只	2	两档三力
19		Φ22-LAY16-DB22	只	2	三档三力
20	接线排及线槽	SUK-1.5N	套	1	若干
21	触摸屏	昆仑通态7寸	套	1
22	实验平台	由40x40mm型材、1.2mm厚网孔板组建门子结构	个	1

四、需要完成的实验内容：
典型电机控制技术：
测验一： PLC控制三相异步电机电机启停
测验二： PLC 控制电动机顺序控制
测验三： PLC 控制电动机点动和自锁控制
测验四：PLC 控制电动机星/三角启动自动控制
测验五： PLC控制三相异步电机正反转
测验六： PLC控制三相异步电机带限位自动往返控制
变频器控制测验：
测验一变频器功能参数设置与操作
测验二外部端子点动控制
测验三设定频率运行
测验四变频器控制电机正反转
测验五多段速度选择变频器调速
测验六电位器控制变频器外部电压调速
测验七基于PLC通讯方式的变频开环控制
