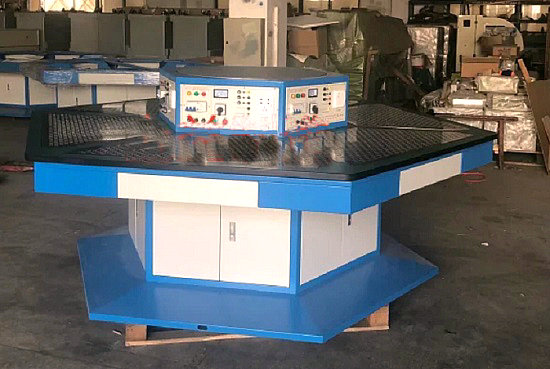

MY-205A智能型电工技能考核实验台


一、智能型电工技能考核实训台是依据国家人力资源与社会保障部《技工院校结合课程教学改革试点工作方案》设计,围绕典型工作任务确定课程目标,选择课程内容,制定专业教学计划,根据国家职业标准中相关内容,将机电工学结合中有关“电气维修技术”、“电力拖动技术”及“PLC控制技术”通过工作任务的训练有机结合在一起,贴近实际的企业工作内容与流程,将实验车间与企业、实验老师与企业职员、实验内容与工作任务真正融合为一,达到工学结合教学目的。
该套设备采用国际惯用的万能网孔板6边桌设计,自由组合的新思路,学员可根据实验项目的要求组合成相应的实验电路,完成电力拖动线路、照明线路接线工艺的实验,达到“教”、“培”、“考”目的,设备组合简单使用方便布局科学整齐美观,扩展升级容易。同时采用了彩色喷绘新工艺、钢制喷塑新工艺等先进工艺。适用于职业院校、技工学校等用于电工基本技能的实验考核。
二、技术参数
1、工作电源: 三相四线  AC380V±5%  50Hz
2、安全保护: 漏电保护(动作电流≤30mA),过流保护,熔断器保护
3、额定功率: 2KW
4、环境温度: -10℃~40℃
5、相对湿度: ≤85%
6、工作台尺寸:2500mm(直径)×775mm(高)、桌面为内切六边形;
7、电气固定方式:内螺纹胶粒
、实验台结构
技能工作台由六边形工作台、六边形电源控制屏及典型工作任务组成,能容纳6名学生在设备上进行操作。
六边形工作台:桌体采用§1.5mm厚的优质鞍钢盒装钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。工作台分六边六工位设计,每工位设置有抽屉及存储柜,可放置工具、书本和配件材料。桌面为内切六边形结构,采用25mm厚的实芯理化板,外表面贴防火板,经数控设备铣削加工成型,桌边倒圆弧处理,每工位镶嵌有T型网孔板,主体采用拉丝不锈钢板加工成型,网孔应用德国的先进工艺,采用改进型蜂窝圆孔加工,配合专利的固定胶粒,整体设计规范、合理,使各类元器件在任何角度、任何方位都能轻松装配、调整。网孔板可以通过电控进行升降调节。工作台直径为2500mm,高度按人体工程学要求设计,为755mm。
六边形电源控制屏:电源控制屏采用六边形结构,与工作台相对应。框架采用30 R的半圆形铝型材经过专用连接件组装,顶面与底面采用1.2mm厚的优质钢板连接。六个作业面配置有实验电源及主机控制系统,具有漏电保护、短路保护功能。电源控制屏顶面采用10mm厚的铝框包边,内置有直径为770mm的多角度公共操作平台,公共操作平台能360°旋转,能做60°定位,平台顶板采用10mm厚的铝板加工成型,能载重约80Kg的典型工作任务。电源包含六组三相五线制交流电源输出,DC24V直流电源3组,6组网孔板升降调节按钮。
四、测验目的:
1、三相异步电动机直接起动、停车的控制
2、接触器联锁的三相交流异步电动机正、反转控制电路
3、按钮联锁的三相交流异步电动机正、反转控制电路
4、按钮、接触器联锁的三相交流异步电动机正、反转控制电路
5、三相交流异步电动机Y-△(手动切换)起动控制电路
6、三相交流异步电动机Y-△(时间继电器切换)起动控制电路
7、定子绕组串联电阻起动控制电路
8、三相交流异步电动机能耗制动控制电路
9、三相交流异步电动机降压起动及反接制动控制电路
10、两台电动机的顺序控制电路
11、电动机的往返行程控制电路
12、普通车床控制电路
13、电动葫芦控制电路
14、三相交流异步电动机点动、连续转动的控制电路
15、两地控制电路
16、接触器控制的双速电动机调速控制电路
17、时间继电器切换的双速电动机调速控制电路
18、离心开关配合的反接制动控制
19、PLC控制的三相异步电动机正反转控制
20、PLC控制的三相异步电动机Y-△启动控制
21、PLC控制的三相异步电动机降压启动控制
22、PLC控制的三相异步电动机能耗制动控制
五、配置清单

序号 名称 型号及规格 数量 备注
1 六边形工作台 直径2500mm 1台
2 六边形电源控制屏   1套
3 网孔板 不锈钢 6块
4 三相异步电动机 180W/380V 1台
5 三相异步电动机(带离心开关) 180W/380V 1台
6 三相异步双速电动机 180W/380V 1台
7 实验凳 钢木方凳 6张
8 绝缘垫 金年会app配套 6张
9 实验指导书 金年会app配套 6本
10 配套实验套件   6套 见附表1
附表1
序号 名称 型号及规格 单位 数量 备注
1 交流接触器 CJX2-1210  AC220V 5
2 辅助触头 F4-22 5
3 行程开关 YBLX-K1/311 4
4 热继电器 含座 5A  NR2-11.5 2
5 时间继电器 含座 JSZ3A-D   220V 1
6 保险座 RT14-20含3A保险 2
7 陶瓷保险座 RL1-15 含3A保险 3
8 透明中继 DC24V 5
9 电阻 75Ω/75W 3
10 电阻 10Ω/25W 1
11 二极管 5408 4
12 接线端子 TD15 若干
13 漏电开关 DZ47LE32 C16 3P+N 1
14 PLC主机 FX3U-48MR 1
15 下载线 FX-3U主机用 1
16 按钮 LA38-11BN 8 含底盒
17 指示灯 ND16-22  AC220V 6 含底盒
18 铝导轨 通用C45 1
19 线槽 30*30 8
20 套件螺钉 配套 100
