MYDJ-57 三相异步电机变频调速测验装置


三相异步电机变频调速测验装置概述:
空间矢量脉宽调制-SVPWM,主要思想是把三相交流电机等效为直流电机,然后跟踪圆形磁场。SVPWM主要由:波形发生器,Chark变换,扇区判断,Park变换,桥臂作用时间,比较器,插入死区等模块组成。

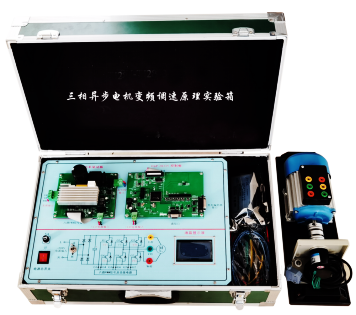

本测验系统是基于德州仪器TI公司的28335型C2000系列DSP而设计的高性能矢量控制变频调速系统。系统由测验箱(含DSP控制板、IPM智能功率驱动模块和24V开关电源)、XDS100V2-USB2.0仿真器,三相鼠笼式异步电动机,增量式光电编码器,联轴器,固定电机导轨等组成。
  本系统可实现在线编程,通过XDS100V2  USB2.0仿真器在线仿真,提供源程序,可在线烧写DSP程序。
二、系统特点:
1、系统安全性强:控制板与驱动板独立分开、DSP控制电源与电机动力电源分开设计、强弱电隔离设计,同时强电部分采用隔离变压器输出。
2、DSP控制板功能齐全: 控制板采用24V供电,设有1路CAN总线接口, 1路RS232接口, 1路RS485接口,1路增量光电编码器接口,集成LCD显示和键盘,引出5路ADC接口,引出QEP接口。
3、功率驱动板功能完善:驱动板的控制电源采用DC24V电源。高压电源输入采用单相220V(安全隔离变压器输入)。功率器件采用IPM(20A/600V),驱动板最大输出电流15A。设有高精度霍尔电流传感器采集相电流,同时也采集了直流母线电压,设备具有软启动保护功能。
4、人机交互界面直观:设有液晶显示窗口,直接显示电机运行参数,提供配套上位机软件,通过串口通讯,可提供4通道示波器,具有动态波形显示,曲线录波.波形缩放,更具有波形数据保存的功能,便于数据分析,4通道的数据更是能方便导入EXCEL中。
5、提供C语言程序源代码:提供配套的C语言程序,可自行修改与烧写下载运行及仿真。
三、基本测验项目:
1、DSP28335的认识。
2、CCS编程软件的使用
3.、三相异步电机双闭环矢量控制变频调速原理测验(FOC/SVPWM )
四、系统组成

序号 项  目 数量 备注
1 CCS 编程环境 V5.5 1套 免费赠送Copy版
不得作为商业用途
2 测验箱 1只 铝木结构
3 DSP28335主控板 1件 Ti公司DSP
4 三相桥式功率板 1件 IPM智能功率模块
5 DSP仿真器XDS100-V2 1只 支持TI系统DSP
6 液晶人机交互界面 1套 提供12864液晶显示界面
7 三相鼠笼异步电动机 1台 180W
8 编码器 1只 600线
9 联轴器 弹性6-14
10 闭环矢量控制变频调速实例程序 1套 提供C程序源代码
11 固定电机导轨 1套 钢制喷塑结构,带有铝拉手
12 测验连接线 1套 双圈护套结构
