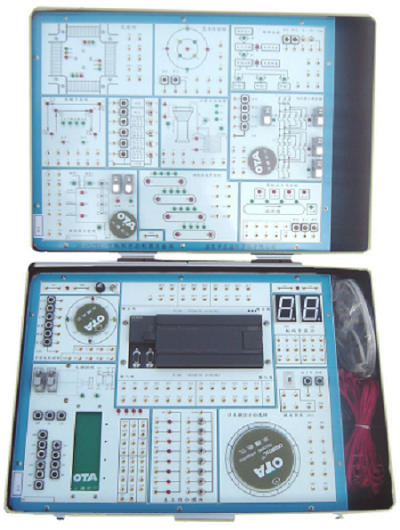

MY-235BPLC可编程控制器测验箱

PLC可编程控制器测验箱特点:
1、PLC主机采用三菱FX3GA-40MR-CM可编程控制器,功能上完全满足目前高等院校的PC教学要求。
2、采用模块化设计,包括PLC主机模块和14个测验模块。各模块间相互独立。在主机模块中,所有输入输出端口都通过导线连接到测验板上的镀金孔上,各测验模块都有独立的输入、输出、公共端,这样在测验时只需连接所用到的端口。用户可方便扩展自己的模块,也为以后测验系统的升级提供了保障。也可根据用户要求,更改不同的测验模块。
3、较多地采用了实物产品,提高了测验的真实程度,确保了测验的实用性。
(1)采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机,其中减速步进电机配有单片机控制的伺服电路,运转平滑、精确,噪声小;
(2)使用了十个继电器,并在测验板上画有继电器的正反转接法示意图,让学生理解并掌握继电器在正反转控制电路中的使用方法;
(3)使用了十二个传感器,可完成闭环控制测验,如电梯、刀库等测验。
4、测验项目由基本指令测验,常用功能指令测验、综合测验三部分组成。在测验项目设计开发中根据用户的要求和建议,使测验由简到难,从而达到一个循序渐进的学习过程。测验项目也充分贴近实际应用和教学大纲的要求。
5、在测验箱的设计中留出了所有的输入、输出、公共端子,用户可方便扩展自己的模块,以及以后测验系统的升级。
6、配备MCGS工控组态软件,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟测验及实物测验,所有测验均有组态棒图进行动态跟踪,测验对象形象逼真,接近工业现场的实际应用,通过本装置的训练,使学生很快就能适应现场的实际操作。
7、测验项目丰富,扩展灵活,使用可靠,在教学活动或项目开发中易于使用和维护,是目前国内市场上一款性价比极高的PLC教学测验设备。
二、技术性能:
 1、输入电源:AC: 220V 50HZ ,有漏电保护开关
 2、工作环境温度:-10-55℃ 相对湿度<85%(25℃)
 3、主机:三菱FX3GA-40MR-CM输入24点、输出 16点;
 4、输出24V、2A。过流、过载、过压保护
三、测验内容:
 可完成六类指令测验:
 第一类 基本指令测验
 第二类 定时器及计数器指令测验
 第三类 移位寄存器指令测验
 第四类 置位/复位及脉冲指令测验
 第五类 跳转指令测验
 第六类 常用功能指令测验
可完成十个模块控制测验项目:
 1、交通信号灯的自动控制
 2、机械手的自动控制
 3、加工中心刀库捷径方向选择控制 [转盘的转动由步进电机控制(步进电机由单片机控制),转盘位置由霍尔开关来检测支持自动识别当前位,自动纠正定位误差]
 4、驱动步进电机的控制
 5、舞台艺术灯饰的控制
 6、四层电梯的控制(有实物电机控制,可以动态观察电梯的运行过程)
 7、LED数码管显示控制测验
 8、交流电机Y/Δ形起动的控制(电机通过小直流电机模拟转动)。
 9、液体混合装置的自动控制(搅拌机通过小直流电机模拟转动)。
10、水塔水位俱自动控制
11、四级传送带的模拟运行
12、邮件分拣系统的模拟运行
13、装配流水线控制:
 测验箱配合指导书可撑握下列指令的应用,清单如下:
 基本指令
1、取指令;2、取反指令;3、与指令;4、与非指令;5、或指令;6、或非指令;7、输出指令;8、求反输出指令;9、电路块与指令;10、电路块或指令;11、定时器指令;12、计数器指令;
功能指令:
 1、空操作指令;2、结束指令;3、互锁指令;4、互锁清除指令;5、跳转指;6、跳转结束指令;7、锁存指令;8、前沿微分指令;9、后沿微分指令;10、逐位移位指令;11、通道移位指令;12、高速定时器指令;13、可逆计数器指令;14、通道数据比较指令;15、数据传送指令;16、数据求反传送指令;17、置位进位位指令;18、复位进位位指令;19、加法指令;20、减法指令;21、乘法指令;22、除法指令;23、十进制数转换为二进制数指令;24、 二进制数转换为十进制数指令;25、译码指令;26、编码指令等。
几个基本电路的编程:
常用启动/停止电路
延时接通/断开电路(计数器的应用)
闪烁电路
移位寄存器的应用
测验箱配有测验指导书,连接线,下载电缆等附件,免费提供软件及测验程序。
四、配置指南:
序号 名  称 型号 类型 备注
1 PLC测验箱(三菱FX3G-40MR-CM) MY-235B 必配
2 三菱PLC编程电缆 SC-09 必配
3 导线 KT2ABD53 必配 若干
下面用户自配:
4 三菱RS485通信模块 FX2N-485-BD 选配 485工控组网用 (可以代购)
5 接口转换器 232/485 选配 485工控组网用,教师机用,每批次一个 (可以代购)
6 电话线 4芯 选配 4852控组网现场布线用,每台10米 (可以代购)
7 仪器配置:PC机(可以代购)
