风光互补发电测量控制实验系统测验指导

一、风光互补发电测量控制实验系统实验要素
1.测验注意事项
◆ 为使测验安全且顺利进行，请严格按照操作步骤进行。
◆ 测验台面板部分测试孔有交流高压电源，测验过程中请勿用手触摸。
◆ 严禁用测验跳线直接短路交流电源和DC-AC转换器输出端，以免发生危险。
◆ 严禁用测验跳线短路功率超过300W的太阳能电池组件的“＋、－”极两端，以免发生危险！！！
2.测验目的
◆ 通过测验操作，可快速理解并掌握太阳能、风能发电设备系统的基本构成和系统的基本测试方法，以增强其动手实际技能。
◆ 通过测验操作，可让学生快速掌握系统各部分在工作过程中出现的不同现象和检测工具的使用方法及测试技能。
3.测验设备工具
◆ 指针式或数字式万用表（指针式万用表在测量过程中请注意测量极性）
◆ 数字示波器（一般25M～60M带宽即可）
◆ 直流电流表（实验台已安装，主要显示光伏方阵和LED灯功率变化）
◆ 交流电流表（实验台已安装，主要显示交流负载灯的功率变化）
◆ 测量过程中的辅助材料（自备）
二、监控软件
1.PC机监控模块：监控主机、监控软件。
2.显示监控内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源评估。
3.监控软件主页面设置：

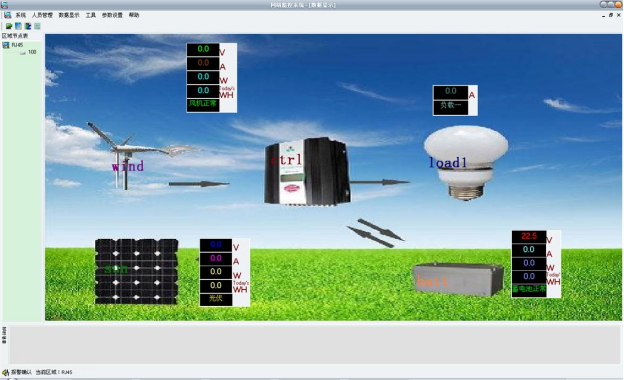

风光互补发电系统工作主界面
