MYN-16D电子技术综合测验平台

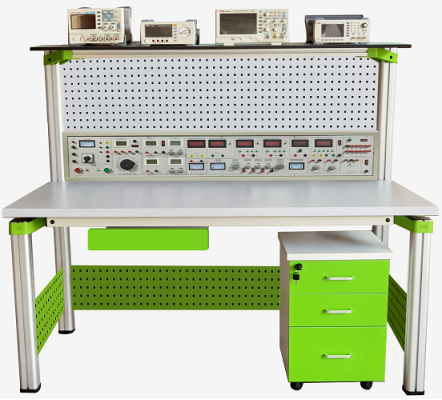

(参考图)
    MYN-16D 电子技术综合测验平台是我公司根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求,按照职业教育的教学和测验要求而研发的综合测验考核装置,装置综合性强,测验内容丰富。适用高职、中职、中专、职校“数字电子技术”“模拟电子技术”等课程的测验大纲要求,其是学校新建或扩建测验室,迅速开设测验课程的理想设备。
一、技术性能
1、输入电源:~220V±10%  50Hz
2、温度:-10℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<0.5KVA
4、重量:120Kg
5、外形尺寸:1500mm×700mm×1500mm
二、实装置基本配置及功能
本测验台主要由测验主机箱、仪器架、电源控制箱、独立测验电路模块、测验桌(含磁吸式测验基座)、储存柜、学生凳等组成。
(一)实主机箱
测验主机箱为铁质双层亚光密纹喷塑结构,铝质面板,为测验提供直流电源、函数信号发生器、测试仪表及测验器件等。
1、电源部分:电源输入时信号灯亮,开启单相漏电开关,测验台开始工作。
1.1交流电源
1.1.1提供低压交流电源:0V、6V、10V、14V插头各一路及中心插头17V两路。
1.1.2提供0-240V连续可调交流电源,经整流环节同时可得0-250V直流电源,有表指示。
1.2、直流电源:
1.2.1四路固定直流电源:±12V、±5V,每路均有短路、过载保护功能。
1.2.2二路互相独立的0-30V连续可调恒流稳压电源,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设限流和保护功能,自动恢复功能。将两路0-30V电源通过适当的连接,可得到输出0~±30V连续可调或0-60V连续可调电源。
*2、功率输出函数发生器:采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

正弦波输出幅度 ≥10V
输出阻抗 50Ω
失真度 <1%(0.1HZ-- 1KHz)
频率范围 0.1HZ~3MHz,采用键盘直接输入数字设定频率
输出幅度 电位器调节,正弦波输出具有20db,40db衰减
方波占空比 可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
频率计最高测量范围 100MHz,自动换档
3、连续计数脉冲:输出频率0.5-300KHz。
4、单次脉冲:每次可输出一对正负脉冲。
5、音频功率放大器:输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。
6、智能数显直流数字电压表1只:采用ICL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-200V。手动量程为:2V、20V、200V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
7、智能数显直流数字电流表1只:采用ECL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-2000mA。手动量程为:20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。
(二)仪器架:仪器架置于测验台顶部,由截面尺寸:70×70mm,由高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成(非焊接工艺),外形美观,结构牢固耐用。
)实模块
测验电路板模块由PCB面板与磁吸固定机构组成,每个测验项目配一块独立测验电路板模块;共有131个独立封装测验电路板模块,测验电路板设有参数测试点、故障设置开关,测验电路板PCB面板表面清爽、测验电路及符号线条清晰、表面耐磨损、元件更换容易;面板上标志的元件电路符号采用最新国家标准,具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座,导线装有弹性插头可在模块上面插接,以保证可靠连接进行各种测验;测验时可根据测验内容和技能验练的需要,选取相应测验电路板模块等。
测验电路板模块配有公共测验基座,公共测验基座与测验电路板模块磁吸固定机构相配套,测验时只需把测验电路板模块放置公共测验基座上即可牢固吸附在公共测验基座上,然后做所需测验项目。公共测验基座结构符合人体工程学设计,测验操作方便,科学合理。
)实
测验桌规格为1600(长)*700(宽)*1500(高),测验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件,连接构件采用压铸成型工艺(非焊接工艺),经机加工、抛丸、喷砂,表面静电喷涂工艺,安装方便、快捷,用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸:70×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板,桌面板下设支撑框架,承受力不少于300kg。配备储存柜,存放元件及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。测验装置整体简约不简单,高端大气,符合现代化产品审美和发展趋势。
测验桌一桌两座,测验桌桌面配有磁吸式测验基座,与测验模块配套完成测验。测验桌后面二支截面尺寸70×70mm桌脚向上延伸,与一次成型铝压铸框架连接构件构成(非焊接工艺)牢固的支架,与测验屏、仪器架、电源控制箱组成一个完整的测验屏。
(五)储存柜:配备储存柜,存放测验模块及工具,测验模块存放区配硬质成型海绵,放置模块不易损坏,各区域标有模块名称,存取方便;储存柜底部4只高强度万向可制动PU脚轮,方便移动。
学生
1.凳腿采用30×30×1.2mm 的方管;
2.拉管采用 30×30×1.2mm 的方管;
3.凳面采用 240×340×25mm 刨花板贴木纹纸,凳高40cm,凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定;
4.防锈处理:金属部件均需经酸洗、磷化、表面除锈处理,采用高压静电喷塑、高温烘烤处理,要求附着力强,抗氧化, 不脱剥,光滑美观,金属桌体颜色为灰色。

三、测验项目
模电部分测验
1、二极管的正向特性
2、二极管的反向特性
3、二极管的开关特性
4、二极管嵌位器
5、二极管限幅器
6、恒流源电路
7、恒压源电路
8、三极管的输入输出特性
9、三极管基本放大器性
10、三极管开关特性
11、三极管实用电路
12、三极管限幅器
13、并联电流负反馈电路&射极输出电路
14、并联电压负反馈电路
15、串联电流负反馈电路&串联电压负反馈电路
16、带负载单极小信号电压放大
17、低频小信号放大器
18、电压负反馈偏置电路
19、用电阻提高发射极电路
20、用负反馈消除自激振荡
21、用稳压管提高发射极电位
22、自举射极输出电路
23、OTL功率放大器
24、OTL互补对称放大器
25、差动放大器
26、差动输入单端输出
27、差动输入运算放大器
28、单管小信号放大器
29、场效应管分压式自偏压电路
30、射极跟随器
31、双管两级放大器&结型场效应管放大器
32、用电容衰减高频电压
33、长尾式差动放大器
34、RC桥式振荡器
35、RC移相振荡器
36、变压器反馈震荡器
37、电感式振荡器
38、电容三点式振荡器
39、矩形波震荡器
40、锯齿波震荡器
41、石英晶体振荡器
42、双T选项网络
43、音频振荡器
44、正弦波余弦波振荡器
45、正弦波震荡器
46、差动放大器基本电路& 恒流源差动放大器
47、单端输入单端输出&差动输入双端输出
48、恒压源恒流源
49、集成功率放大器1
50、集成功率放大器2
51、三管OTL互补对称放大器
52、双电源差动放大器
53、四管OTL互补推挽功率放大器
54、电容隔直特性
55、分压式电流负反馈偏置电路
56、共发射极电路
57、共基极电路
58、共集电极电路
59、共漏极放大电路
60、共源极放大电路
61、共栅极放大电路
62、三极管的伏安特性
63、三极管基本放大原理
64、二极管稳定工作点
65、热敏电阻稳定工作点
66、反向输入保护措施
67、反向输入求和运算
68、反向运算基本电路
69、基本带通滤波电路
70、基本同相运算电路
71、矩形波振荡器
72、双端输入求和运算器
73、双限比较电路
74、同相输入保护措施
75、同相输入求和运算
76、同相运算放大器
77、变压整流滤波电路&倍压整流电路
78、电子调压器
79、电子滤波器
80、晶闸管触发可控硅
81、连续可调稳压电源
82、桥式整流稳压电路
83、三端集成稳压
84、三端可调集成稳压
85、稳压电源软启动
86、阻容二极管触发可控硅
87、并联稳压电源
88、串联型开关稳压电源
89、具有放大环节的稳压电源
数电部分测验
90、TTL 与 门
91、TTL非门
92、TTL或门
93、TTL与非门
94、对称式多谐振荡器
95、二极管“非”门电路
96、二极管“或”门电路
97、二极管“与”门电路
98、三极管“非门”电路
99、三极管“或非门”电路
100、三极管多谐振荡器
101、与或非电路
102、8421编码器
103、8421译码器
104、D触发器
105、JK触发器
106、RS触发器
107、加减法计数器
108、七段译码器
109、同步十进制计数器
110、循环多谐振器
111、与非门功能的测试
112、CMOS驱动TTL
113、TTL驱动CMOS
114、单稳态电路
115、进位计数器
116、时基电路
117、同步时序电路
118、运放电路
119、增减计数器
120、AD转换器
121、DA转换器
(三)综合实用电路测验
122、电子报警器
123、电子门铃电路
124、光控电路
125、光控电路开关
126、航标灯
127、家用台灯调光电路
128、排风扇自动启闭电路
129、闪光灯
130、温控电路
131、音乐门铃电路
、 配置表
序号 名    称 每台数量 单位 备    注
1 测验主机箱 1
2 仪器架 1
3 测验桌 1
4 磁吸式测验基座 1
5 储存柜 1
6 学生凳 2
7 测验电路板模块 1 见表一
8 专用导线 1
9 测验指导书 1
表一   测验电路板模块配置清单测验电路独立封装结构
序号 测验电路板模块名称 序号  测验电路板模块名称
1 二极管的正向特性电路模块 67 反向输入求和运算电路模块
2 二极管的反向特性电路模块 68 反向运算基本电路模块
3 二极管的开关特性电路模块 69 基本带通滤波电路模块
4 二极管嵌位器电路模块 70 基本同相运算电路模块
5 二极管限幅器电路模块 71 矩形波振荡器电路模块
6 恒流源电路模块 72 双端输入求和运算器电路模块
7 恒压源电路模块 73 双限比较电路模块
8 三极管的输入输出特性电路模块 74 同相输入保护措施电路模块
9 三极管基本放大器性电路模块 75 同相输入求和运算电路模块
10 三极管开关特性电路模块 76 同相运算放大器电路模块
11 三极管实用电路电路模块 77 变压整流滤波电路&倍压整流电路
12 三极管限幅器电路模块 78 电子调压器
13 并联电流负反馈电路&射极输出电路模块 79 电子滤波器电路模块
14 并联电压负反馈电路模块 80 晶闸管触发可控硅电路模块
15 串联电流负反馈电路&串联电压负反馈电路模块 81 连续可调稳压电源电路模块
16 带负载单极小信号电压放大电路模块 82 桥式整流稳压电路模块
17 低频小信号放大器电路模块 83 三端集成稳压电路模块
18 电压负反馈偏置电路模块 84 三端可调集成稳压电路模块
19 用电阻提高发射极电路模块 85 稳压电源软启动电路模块
20 用负反馈消除自激振荡电路模块 86 阻容二极管触发可控硅电路模块
21 用稳压管提高发射极电位电路模块 87 TTL与门电路模块
22 自举射极输出电路模块 88 TTL非门电路模块
23 OTL功率放大器电路模块 89 TTL或门电路模块
24 OTL互补对称放大器电路模块 90 TTL与非门电路模块
25 差动放大器电路模块 91 对称式多谐振荡器电路模块
26 差动输入单端输出电路模块 92 二极管“非”门电路模块
27 差动输入运算放大器电路模块 93 二极管“或”门电路模块
28 单管小信号放大器电路模块 94 二极管“与”门电路模块
29 场效应管分压式自偏压电路模块 95 三极管“非门”电路模块
30 射极跟随器电路模块 96 三极管“或非门”电路模块
31 双管两级放大器&结型场效应管放大器电路模块 97 三极管多谐振荡器电路模块
32 用电容衰减高频电压电路模块 98 与或非电路电路模块
33 长尾式差动放大器电路模块 99 8421编码器电路模块
34 RC桥式振荡器电路模块 100 8421译码器电路模块
35 RC移相振荡器电路模块 101 D触发器电路模块
36 变压器反馈震荡器电路模块 102 JK触发器电路模块
37 电感式振荡器电路模块 103 RS触发器电路模块
38 电容三点式振荡器电路模块 104 加减法计数器电路模块
39 矩形波震荡器电路模块 105 七段译码器电路模块
40 锯齿波震荡器电路模块 106 同步十进制计数器电路模块
41 石英晶体振荡器电路模块 107 循环多谐振器电路模块
42 双T选项网络电路模块 108 与非门功能的测试电路模块
43 音频振荡器电路模块 109 CMOS驱动TTL电路模块
44 正弦波余弦波振荡器电路模块 110 TTL驱动CMOS电路模块
45 正弦波震荡器电路模块 111 单稳态电路模块
46 差动放大器基本电路& 恒流源差动放大器电路模块 112 进位计数器电路模块
47 单端输入单端输出&差动输入双端输出电路模块 113 时基电路模块
48 恒压源恒流源电路模块 114 同步时序电路模块
49 集成功率放大器电路模块1 115 运放电路模块
50 集成功率放大器电路模块2 116 增减计数器电路模块
51 三管OTL互补对称放大器电路模块 117 AD转换器电路模块
52 双电源差动放大器电路模块 118 DA转换器电路模块
53 四管OTL互补推挽功率放大器电路模块 119 并联稳压电源电路模块
54 电容隔直特性电路模块 120 串联型开关稳压电源电路模块
55 分压式电流负反馈偏置电路模块 121 具有放大环节的稳压电源电路模块
56 共发射极电路模块 122 电子报警器电路模块
57 共基极电路模块 123 电子门铃电路电路模块
58 共集电极电路模块 124 光控电路电路模块
59 共漏极放大电路模块 125 光控电路开关电路模块
60 共源极放大电路模块 126 航标灯电路模块
61 共栅极放大电路模块 127 家用台灯调光电路模块
62 三极管的伏安特性电路模块 128 排风扇自动启闭电路模块
63 三极管基本放大原理电路模块 129 闪光灯电路模块
64 二极管稳定工作点电路模块 130 温控电路模块
65 热敏电阻稳定工作点电路模块 131 音乐门铃电路模块
66 反向输入保护措施电路模块
