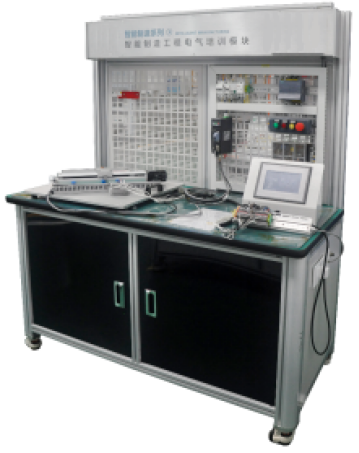

MYSF-03伺服驱动与开闭环控制装置

一、装置介绍
MYSF-03 伺服驱动与开闭环控制装置主要由:伺服电机、传感器、滚珠丝杆、编码器等组成。通过控制伺服电机来实现单轴位置控制,配合编码器及滚珠丝杆可实现高精度定位。机器人滑轨培训模块是应用实现直线位移上的位置控制,结合直线位置上安装的各限位开关、行程开关实现在平面内任意移动,并控制移动时的方向与速度。适合用于各高等院校PLC课程的实验,产品轻便、美观、易学习。
二、主要测验项目:
1、传感器安装与应用;
2、电机驱动技术;
3、旋转编码器位置检测技术;
4、PLC可编程序控制器应用;
5、逻辑电路编程与应用。
三、产品涉及课程:
电气控制、传感器检测技术、电机拖动技术、驱动技术、等自动控制原理课程。
四、主要特点:
1、可实现单轴闭环高精度定位;
2、实现直线运动控制;
3、可通过上位机可对硬件检测及程序校验;
4、采用铝材加不生锈、轻便、美观。
五、具体实验内容:
1)传感器安装与应用;
2)电感式接近开关输入控制器应用;
3)磁性开关输入控制器应用;
4)限位开关在定位技术中的应用。
电机驱动技术
1)电机控制位移;
2)电机移动速度变化实验;
3)控制方向变化实验;
4)控制实现多段速实验。
旋转编码器位置检测技术
1)编码器进行位移量闭环反馈控制实验;
2)编码器进旋转角度反馈实验;
3)编码器进行速度反馈实验。
六、性能参数
1、输入电源:AC220±10%;
2、控制电压:DC24V;
3、整机功率:0.5KW。
七、配置清单

序号 名称 型号 数量 备注
1 单轴平面定位装置 1. 铝合金材料制作;
2. 单轴直线移动模组;
3. 行程200mm;
4. 定位精度0.1mm;
5. 伺服电机驱动;
6. 旋转编码器反馈;
7. 行程限位开关。
1套
2 把手 黑色塑料 2只
3 编码器 S38-J3P1024 1只
4 限位式接近开关 SN04-P 3只
5 伺服电机 200W 3000r/min 1只
6 伺服电机驱动器 AC220V 200W 1只
7 弹性联轴器 8-6  梅花型 1只
8 钢尺 30cm 1把

友情提示:
1、设备验收:各采购单位收货时请检查
伺服驱动与开闭环控制装置的货品外观,核实伺服驱动与开闭环控制装置的数量及配件,拒收处于受损状态的伺服驱动与开闭环控制装置
2、设备质保:金年会app将为各采购单位提供
伺服驱动与开闭环控制装置使用说明书和质保期,在质保范围内提供对伺服驱动与开闭环控制装置的免费维修,超出条件承诺时提供对伺服驱动与开闭环控制装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致的
伺服驱动与开闭环控制装置选型错误或购买数量错误,造成伺服驱动与开闭环控制装置的退换货要求,将不被接受;
4、设备货期:对
伺服驱动与开闭环控制装置的发货期为参考值,如您需要了解伺服驱动与开闭环控制装置的精确货期,请与金年会app的销售人员联系;
5、咨询电话:如各采购单位对
伺服驱动与开闭环控制装置有任何疑问,请致电:13643166905 ,我们将由专业技术人员为您提供有关伺服驱动与开闭环控制装置的技术咨询;
