工业自动化网络控制装置,工业自动化网络控制设备

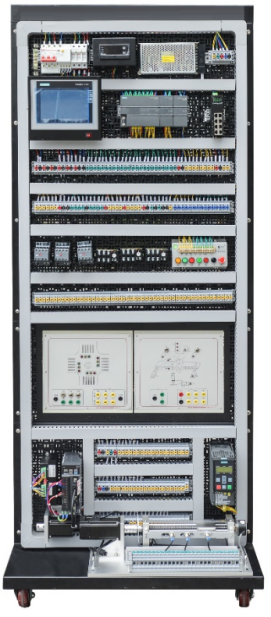

(图片仅供参考,以实物为准)
一、 MY-35D 工业自动化网络控制装置(单面)概述
工作台以网孔架为基础实验单元,仿真企业真实环境,可开展PLC系统基础模块连接实验。该工作台采用单面实验方式,实验区主要由电源单元、PLC单元、PLC学习箱单元、基础实验单元、扩展实验区(伺服控制小车运动实验单元、步进电机单元和变频器单元)六大部分组成。
工作台实验内容丰富,涉及知识点广泛,其中包含了:西门子S7-1200系列PLC的实验;触摸屏的实验;触摸屏与PLC通讯的实验;该工作台可选用不同的PLC学习箱进行不同的测验项目,如舞台灯光实验;十字路口交通灯控制实验;四节传送带控制的实验;邮件分拣实验;四层电梯实验;步进电机实验;水塔水位实验;自动配料实验;运料小车实验;伺服电机的控制实验;变频器的控制实验;小车运动控制实验;编码器控制实验;PLC与变频器PROFINET总线通信等;以及继电器-交流接触器系统的电动机正反转,星-三角,两台电机的顺序控制等实验。气动系统控制实验等项目,实验内容从易到难,便于学生更轻松高效的学习PLC知识。
该实验中心是为培养现代化制造业、现代化服务业培训专业人才和复合型人才的基地,实验中心除了对校内的老师和学生培训外,还可面向社会和企业人才的专业培训。培训的项目PLC控制技术、PLC通讯技术、触摸屏技术。面向的人才有电子技术类人才、可变程控制器程序设计类人才、触摸屏应用类人才、自动化系统集成类人才、机器(包括自动化流水线和数控)设备的开发、维修类人才等。服务的行业有钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输等。
二、 技术参数
1、输入电源:三相五线AC 380V±10%  50HZ
2、输入功率:≤1kw
3、工作环境:
1)温度: -10℃~+40℃
2)相对湿度:≤90%(+20℃)
3)海拔高度:≤4000m
4)空气清洁,无腐蚀性及爆炸性气体,无导电及能破坏绝缘的尘埃
4、设备重量:100kg
5、外形尺寸:长×宽×高=800mm×800mm×1940mm
三、 实验内容
² 西门子S7-1200 PLC的实验
² 触摸屏的实验
² 触摸屏与PLC通讯的实验
² 伺服电机的控制实验
² 变频器的控制实验
² 小车运动控制实验
² 编码器控制实验
² PLC与变频器PROFINET总线通信
² 继电器-交流接触器系统的电动机正反转,星-三角,两台电机的顺序控制
四、 功能特点
1.工作台
工作台采用方形钢材焊接而成,共分为两个工作面,每个工作面由网孔板拼接而成,网孔板两端直接用螺栓与工作台固定。
工作台组成:
本设备采用单工作面,可满足西门子S7-1200 PLC基础实验。在实验时,可进行两种接线方式,一种为学习型接线,其采用即插即用型端子插接方式接线,使用灵活,可增强学生对PLC接线的认识。另一种为直接接线方式,该方式更加接近工厂实际,能更好的提高学生接线的动手能力。
2.实验区
实验单元组成:网孔板实验区主要由电源单元、PLC单元、PLC学习箱单元、基础实验单元、小车运动单元、变频器单元等组成。
(1)电源单元
组成:三相四线漏电保护开关、380V指示仪表、开关电源、即插即用端子、双层端子、保险丝端子,导轨;
功能:提供交流380V、220V、直流24V的电压供电,满足整机的需求。
(2)PLC单元
组成:昆仑通态TPC7062Ti触摸屏,西门子S7-1200 PLC,线槽
功能:本单元为整机逻辑控制单元,可完成触摸屏编程组态的实验、PLC编程的实验、触摸屏与PLC之间的通讯实验、PLC之间的通讯等内容。
(3)PLC学习箱单元
1套 信号模拟,包含的模拟器件提供真实的模拟量信号和开关量信号,能够模拟工业现场的设备运行状态。包括:
1) 2个 电压表,测量AQ输出电压。
2) 2个 直滑电阻,提供0~10V 直流电压信号。
3) 8路开关和8路LED显示。
配套教学使用的对象,三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实验,指示灯采用贴片双色LED,面板采用3D立体彩色搭配设计,使模拟对象更直观立体,开关采用自复位兼自锁一体设计使实验能灵活实用,为适用各类PLC模块具有输入信号高低电平切换功能。
组成:接线端子、PLC实验模块;
功能:该单元为PLC学习仿真区,可通过即插即用端子与PLC端进行连接,完成各类实验,方便快捷。通过选择不同的测验箱可满足电机控制、步进电机、铁塔之光、邮件分拣机、自控成型机、自动轧钢机等十多个实验。
(4)基础实验区单元
组成:继电器、交流接触器、热继电器、按钮指示灯、导轨、线槽、双层端子;
功能:该单元可以完成三相电机正反转控制实验,将实验模块所实验的个别功能进行实体化,与实验模块形成对比,更有利于学生的学习。
(5)扩展实验区
组成:伺服系统、步进系统、变频系统、小车运动模块、三相异步电动机模块;
功能:该单元对实验内容进行了更深层次的提升,以实物模型为实验对象,学生通过在这个区域的实验,使其了解及掌握工业上运用非常广泛的运动控制技术与变频控制技术。
六、设备配置清单

序号 名称 型号及规格 数量
1 电气控制工作台网孔架 长×宽×高=800mm×800mm×1940mm 1台
2 开关电源 DC24V 6A 1套
3 漏电开关 DZ47LE-32 C16  3P+N 1只
4 电压指示仪表(380V) DW-81 1只
5 三相异步电动机   2只
6 触摸屏 TPC7062TI 1只
7 S7-1200 1214C DC/DC/DC+SB1231(1A0) 1套
8 按钮开关L16A 黄色(复位) 1只
9 按钮开关L16A 绿色(复位) 1只
10 按钮开关L16A 红色(复位) 1只
11 指示灯AD16 AD16-16C黄色 1只
12 指示灯AD16 AD16-16C绿色 1只
13 指示灯AD16 AD16-16C红色 1只
14 交流接触器 CJX2-0910 220V电压 3只
15 中间继电器 继电器AHN22324+继电器座AHNA21 24V电压 5套
16 热继电器 JR36-20 4.5A-7.2A 3只
17 伺服系统 伺服电机(功率为200W,与SD300规格一致)
交流伺服驱动器
1套
18 变频器系统 变频器G120C 0.75kw(带PROFINET通讯) 1套
19 步进驱动器 3M458 1只
20 步进电机 57步进电机 1只
21 接近传感器 OBM-D07NK 3只
22 限位开关 VS10N051C2 2只
23 小车运动机构   1套
24 线槽 3030 10米
25 导轨 宽35mm铝材 5米
26 螺丝螺帽   若干
27 电线 采用护套结构手枪式连接线(有效防止触电危险);
导线采用多股无氧铜线,手感柔软,外包绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点;
插头采用实芯铜质件外套铍轻铜弹片,接触优良;
若干
28 配套资料 实验指导书、设备使用手册、光盘 1套
29 PLC编程线缆 与PLC配套 1条
30 PLC编程软件 与PLC配套 1套
31 触摸屏与计算机通信线 与触摸屏配套 1条
32 触摸屏与PLC通信线 与触摸屏配套 1条
33 工具 配套工具 1套
34 线架   1个
35 电脑推车 580*450*960mm 1台
36 配套教学资源   1套
工具配置
序号 名称 型号及规格 数量
1 工具箱   1
2 万用表 OW18A 1
3 内六角扳手(组套) BS-C7 1
4 斜口钳 6" 1
5 尖嘴钳 6" 1
6 剥线钳 鸿义 1
7 压线钳 HS-06WF 1
8 十字螺丝刀 十字3*75 1
9 十字螺丝刀 十字3" 1
10 一字螺丝刀 一字3*75 1
11 一字螺丝刀 一字3" 1
