MY-24FPLC可编程控制器综合实验系统

一、MY-24F PLC可编程控制器综合实验系统产品概述
本装置是PLC可编程控制器综合测验设备。做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象,它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。产品采用挂箱式,便于测验项目扩展和用户第二次开发。自产品推出以来,得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便,对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。
二、主要设备构成
1、PLC控制单元(一)
西门子S7-1200可编程控制器套件1套
1) 控制器CPU 集成输入/输出:14 路数字量输入 24V直流输入,10路晶体管输出24 V直流,2路模拟量输入0 - 10V DC或0 – 20mA;供电:直流 DC 24 V;可编程数据存储区:50 KB
2) 模拟输出模块 1路模拟量输出 12BIT +/- 10VDC / 0-20 mA
3) 以太网电缆
4) 数字量输入输出模块 8输入24V DC/ 8输出继电器
电源模块,输入:120/230V AC,输出:24V DC/2.5A
5)所有I/O口均采用插接和端接两种方式。
2、PLC控制单元(二)
西门子S7-200SMART可编程控制器套件1套
控制系统采用西门子ST40 主机,本体集成24数字量输入16路数字量输出,集成一个RS485通讯口,一个网口,配置一个EM AM03模块2路模拟量输入1路模拟量输出。
3、数字化可视单元
TPC7062Ti,是一套以的Cortex-A8 CPU为核心(主频600MHz)的嵌入式一体化触摸屏。该产品设计采用了7英寸高亮度TFT液晶显示屏(分辨率800×480),四线电阻式触摸屏(分辨率4096×4096)。同时还预装了MCGS嵌入式组态软件(运行版),具备强大的图像显示和数据处理功能。
4、温度控制单元
包含多个传感器/执行器单件,为学员提供从单个对象控制到简单控制系统搭建的实践平台。包括:
1) 1个 工业级大电流固态继电器,电流20A,电压范围:直流 DC 20.4 - 28.8 V,短路电路89A:
2) 温度加热器一个,电源24V,功率与外界环境的变化而变化,具有自我保护,使用寿命长,
3) 2个PT100传感器,,测温范围0-100:
4) 2个直流风扇,供电电压24V,静音
5) 一个封闭空间,可实时观看加热过程和状态
6) 1个 急停开关,旋转复位,常开/常闭可选
7) 1个 按钮开关,自复位式,常开/常闭可选
8) 2个 指示灯,电压范围:直流 DC 20.4 - 28.8 V,颜色:红/绿各一
8)所有I/O口均采用插接和端接两种方式。
5、运动控制对象
提供一套伺服电机,伺服驱动器,支持多种通讯方式,配置一个485口,支持位置控制,速度控制,转矩控制。直线轴承一套,丝杠一套,光杆一套,按钮开关四个,传感器3个,B步进电机一台步进驱动器一台。
6、变频控制对象
提供西门子变频器G120C一台,功率0.37KW,电压380V,支持6路数字量输入,4路输出,两路模拟量输入和输出,一台三相异步电机,功率180W,
7、电气控制单元
电气控制单元由4个交流接触器、2个热继电器、1个时间继电器、4个中间继电器、3个辅助触头、4个功率电阻、4个行程开关、按钮开关3只、变压器1台等组成。
8、直流电机控制单元
直流电机控制单元由编码器、直流电机、转速表、直流电机机组构成、可完成直流电机闭环控制。

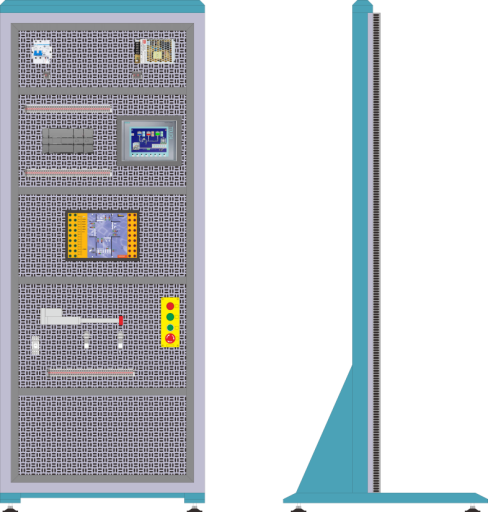

9、产品平台尺寸
1套 网孔式标准控制屏(台式):H1800*W800*D800
配套电脑桌,铝型材钢木结构。
三、可实验项目
第一部分·可编程控制器测验部分
测验一、基本逻辑指令、上升沿/下降沿指令、定时器和计数器指令应用。
测验二、数据传送指令、比较指令和移位指令应用。
测验三、数学函数指令、转换指令和触摸屏应用PLC的触发器指令练习。
测验四、全局数据块、函数、带参函数、函数块、中断指令和触摸屏应用。
测验五、高速计数器和高速脉冲输出指令应用。
测验六、数字量信号模块和模拟量信号扩展模块的应用。
测验七、三相鼠笼式异步电动机运动控制和触摸屏应用。
测验八、三相鼠笼式异步电动机的变频器多段速调速控制。
测验九、带旋转编码器的直流电动机PID调速的PWM输出控制。
测验十、 恒温箱温度的PID实时调节与控制。
测验十一、两相混合式步进电机的运动控制。
测验十二、交流伺服电机的运动控制。
测验十三、S7-1200-PLC之间的工业以太网通信控制实验。
测验十四、S7-1200PLC与S7-200 SMART PLC的S7通信控制实验
第二部分·电气控制技术测验部分
测验一、三相异步电动机的点动/自锁和断相保护控制。
测验二、三相异步电动机的正反转控制。
测验三、工作台自动往返循环的变频器调速控制。
测验四、三相异步电动机的顺序控制。
测验五、三相异步电动机的两地控制。
测验六、三相异步电动机的Y-△降压启动控制。
测验七、双速异步电动机的变极调速控制。
测验八、三相异步电动机的能耗制动控制。
测验九、三相异步电动机的反接制动控制。


友情提示:
1、设备验收:各采购单位收货时请检查PLC可编程控制器综合实验系统的货品外观,核实PLC可编程控制器综合实验系统的数量及配件,拒收处于受损状态的设备;
2、设备质保:金年会app将为各采购单位提供PLC可编程控制器综合实验系统使用说明书和质保期,在质保范围内提供对PLC可编程控制器综合实验系统的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的PLC可编程控制器综合实验系统选型错误或设备购买数量错误,造成PLC可编程控制器综合实验系统的退换货要求,将不被接受;
4、设备货期:对PLC可编程控制器综合实验系统的发货期为参考值,如您需要了解PLC可编程控制器综合实验系统的精确货期,请与金年会app的销售人员联系;
5、咨询电话:如各采购单位对PLC可编程控制器综合实验系统有任何疑问,请致电:13643166905 ,我们将由专业技术人员为您提供有关PLC可编程控制器综合实验系统的技术咨询;
